（广州恒星冷冻机械制造有限公司 陈海波）

◆工程概述

新疆大方冷库主要是对新疆的哈密瓜、葡萄、苹果、香梨、蔬菜等储藏保鲜，外销为主。冷库采用R22冷媒，由螺杆压缩机组成的并联机组制冷，是全国最大的以R22冷媒制冷的冷库，在全国也是数一数二的冷库。冷库总共有4层，每层都有7个以上库房，每个冷库存放的瓜果品种不一样，因此每个库的温度和湿度要求也不一样。每层冷库的制冷由4台压缩机组成的并联机组提供冷量，但冷库的加湿控制系统，加热控制系统，新风控制系统都是独立的。每个冷库配有一个湿度传感器，2个温度传感器（取其平均值），电箱都有一个文本显示屏来显示冷库温度、湿度、冷库运行状况等信息。冷库离机组的距离比较远，如果4层所有的冷库和机组巡视一遍大概要1个小时。现中控室有一台电脑可以监控所有冷库和机组的信息，值班人员在中控室就可以随时了解冷库和机组的运行状况，不必跑到现场，大大提高了工作效率，降低了保养维护成本。

◆网络系统介绍

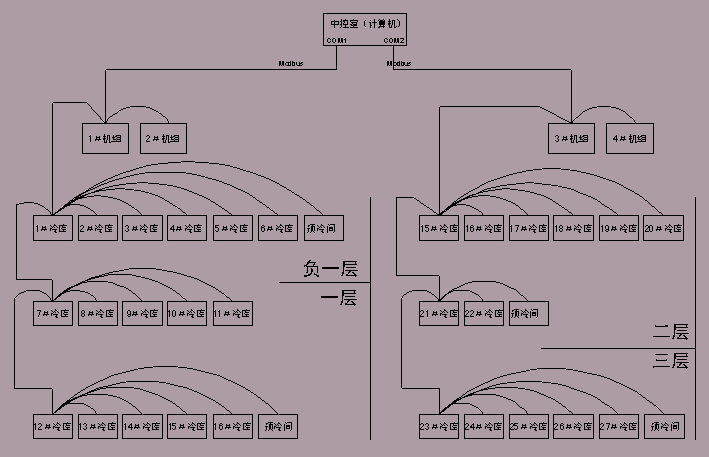

控制系统网络结构图如下。机组控制器采用台达EH系列PLC，PLC一个通讯口与一台5.7英寸单色触摸屏连接。在触摸屏上能显示压缩机的容调状态、排气温度、排气压力、回气压力等信息。机组PLC上另一个通讯口通过信号线与中控室的电脑连接。冷库的控制器采用台达SS系列PLC，其中一个通讯口与4行文本显示器连接。另一个通讯口通过信号线与中控室相连。中控室电脑的COM1口连接1＃机组、2＃机组、负一层冷库、一层冷库；COM2 口连接3＃机组、4＃机组、二层冷库、三层冷库。中控室采用联想电脑，监控软件采用九思易公司的无限点易控组态软件，通信协议是标准的Modbus ASCII协议，波特率是9600，数据位7，停止位1。



图片介绍

　

◆监控软件功能介绍

1、系统页面：

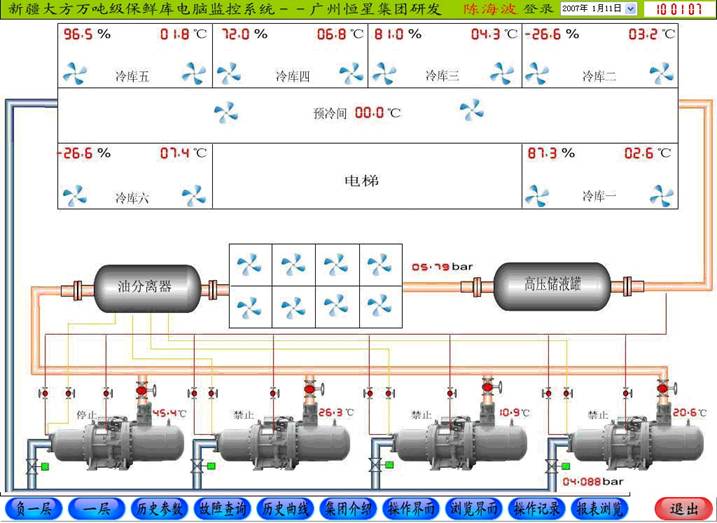

下图是负一层的系统流程。在此画面可以显示机组运行状态、排气压力、回气压力、容调电磁阀、中间喷液电磁阀、电机喷液电磁阀、回油电磁阀、冷凝器风扇运转情况等信息。还可以动态显示冷库制冷运行时风机运转、制热时风机的运转、加湿机的运转、新风机的运转、冷库温度、湿度等信息。压缩机和风扇实际在运转时，此界面的压缩机和风扇等会相应动态旋转。中间喷液电磁阀和电机喷液电磁阀、回油电磁阀在打开时，监控软件里相应由红色变成绿色，表示电磁阀在打开。



图片介绍

2、历史数据记录

监控软件每隔一分钟自动记录每台机组的排气压力、回气压力，排气温度、压缩机状态、每个冷库的温度、湿度共70多项数据，并自动保存在SQL 数据库里，而且可以保存十年的数据。

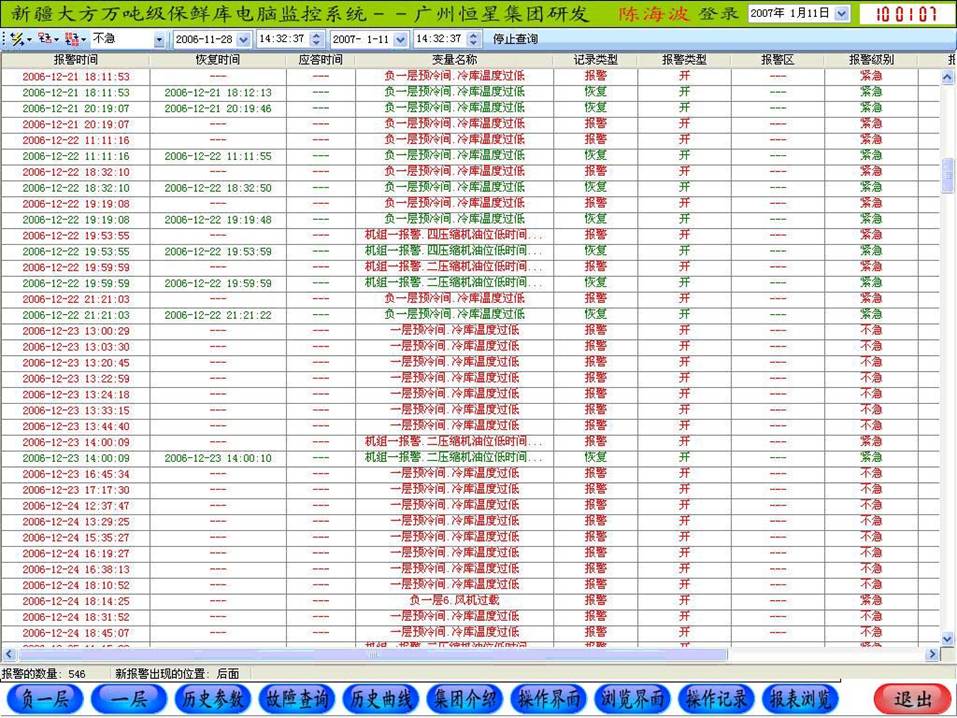

3、故障显示、记录、查询

在设备运行过程中，无论是机组还是冷库的故障，都会自动触发监控软件的报警系统，报警信息马上显示到报警信息表中，并发出报警声音，并且直接读出报警信息内容，提醒值班人员注意。如果报警解除后，也会自动记录何时解除故障。可以允许100000条故障信息保存在电脑里，供查询分析问题使用。

4、操作记录

大方冷库监控软件采用权限管理，一般权限的人员只能浏览各个冷库和机组的数据，查看历史数据，趋势图显示，但不能在电脑上操作机组和冷库的设备。具有管理者权限的人员除了具有一般权限外，还能操作设备。操作记录就是详细记录了以那个用户名登录的时间，那个用户操作了那些设备，什么时间操作的。

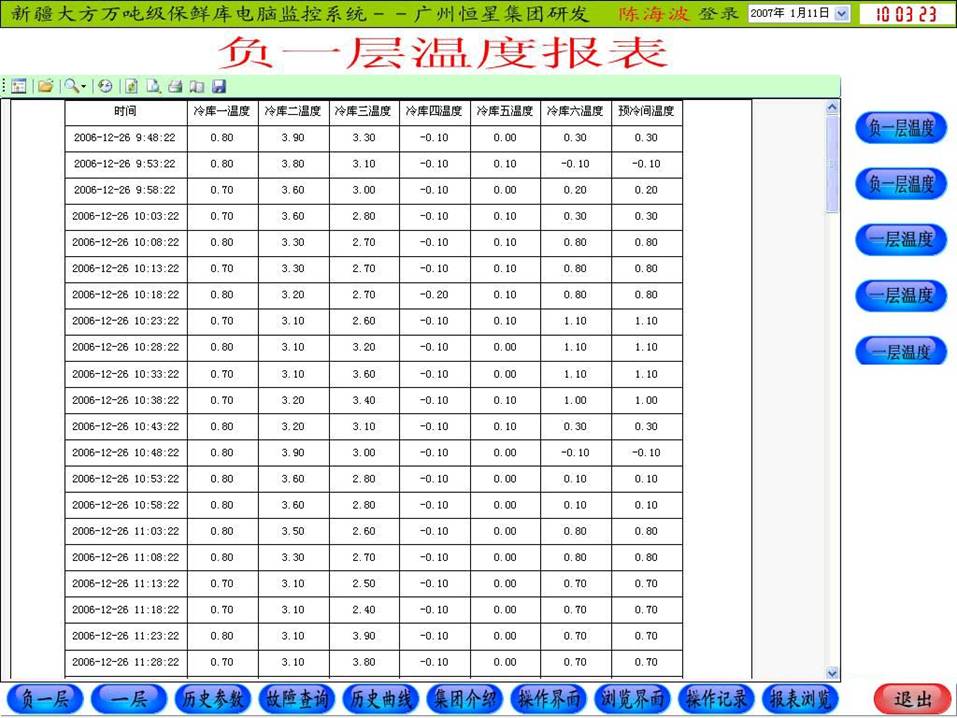

5、报表浏览和打印

数据报表是冷库与机组运行过程中重要参数的记录和反映，并以一定的格式输出所需要的温度、湿度等信息。它可以提供日报表、月报表、年报表、实时报表，并打印出来。

◆结束语

新疆大方冷库计算机监控系统比人工现场监控处理数据的效率大大提高了，成本也减低很多。并且由于图文并茂，且动态效果美观真实，很受大方公司员工欢迎。
