◆系统简介
     糖厂压榨生产线上的主要设备包括切蔗机、压榨机及其驱动装置、渗浸系统及相应的输送设备。蔗料需相继通过几座三辊压榨机进行多次压榨：在蔗料进入末座压榨机之前需要加水渗浸，加入的水称为渗浸水，从末座榨出的汁称末座榨出汁，它随即被泵送入前一座压榨机作为渗浸液，渗浸进入该座压榨机的蔗料；压榨机所榨出的稀汁再作前一座压榨机的渗浸液，如此直至第二座压榨机，这是糖厂普遍使用的复式渗浸法。由第一座及第二座压榨机压出的汁合并成混合汁，送清净处理；从末座压榨机排出的蔗料称为蔗渣，送锅炉作燃料或另作其他工业原料。
     本系统主要是对压榨生产线上的压榨机前后轴瓦的温度、压榨机减速箱润滑油冷却器出口的油温和撕解机温度及电流等设备运行参数进行监控。
    ◆系统设计
    一、系统概述
     本系统上采用的是“易控(INSPEC)”通用组态软件，其控制系统是采用10个温度采集模块Adam4015 、1个电流采集模块Adam4017,通信方式采用RS-485串行通讯方式。其中1~5#压榨机前后轴瓦温度、1~3#压榨机撕解机温度通过10个温度采集模块Adam4015采集现场温度传感器的温度，1~3#压榨机撕解机电流通过电流采集模块采集现场电流传感器的电流，“易控(INSPEC)”通过RS-485串行通讯方式与Adam4015、Adam4017通信，监控压榨生产线现场设备的温度及电流。

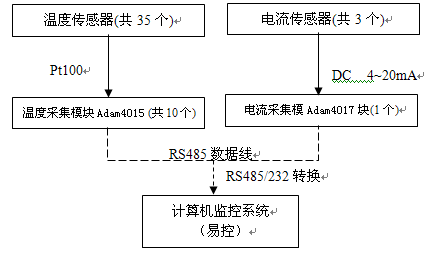

    二、系统组成结构图




    ◆软件系统完成的主要功能
     本监控系统方案，采用“数据采集—计算机监控”的方式，通过监控计算机，以数字的方式实时显示温度；同时系统具备数据处理、数据储存、趋势分析等丰富的功能。
    1、操作人员通过监控计算机，可监视压榨生产线1~5#压榨机前后轴瓦温度、1~3#压榨机撕解机温度及电流大小。
    2、形象逼真的动画实时显示压榨生产线的运行状况，比1～5#压榨机轴瓦的转动等，使现场操作工对整个压榨生产过程了如指掌；
    3、实时温度报表，采用表格的方式实时显示要记录的温度、电流值；
    4、实时趋势曲线、历史趋势曲线；
    5、报警记录等；报警发生时，系统自动将报警信息写到报警存储文件，报警信息在报警窗中可以按照设置的过滤条件实时显示出来；当温度或电流达到上限时进行报警字体变红，弹出报警窗记录。
    　


    压榨线流程图（四个辊轴中被测是右上和下面两个，左右两边都是相同的所以上图显示两个温度是为一左右的温度）（当温度达到上限时进行报警字体变红）


实时趋势图


    ◆总结
     由“易控(INSPEC)”完成压榨车间压榨生产线轴计算机监控系统，很好地保障了整个压榨生产线轴瓦温度的运行状态监控。通过对“易控(INSPEC)”通用组态式监控系统的使用和实际现场调试、运行，用户对“易控(INSPEC)”通用组态式监控系统丰富的功能、丰富的操作画面、人性化的设计、系统的稳定性、可靠性给予了高度的评价。
