VOCs在线监测系统应用方案

作者:admin     发布时间:2020-03-20 15:36     信息来源:未知     浏览:






 1. 系统概述
VOCs(VolatileOrganicCompounds,挥发性有机化合物)广泛存在于生活和工业生产环境中,其在大气中形成的光化学烟雾,大多具有致癌、致畸、致突变性,对环境和人体健康危害很大,VOCs也是造成PM2.5和臭氧二次污染的罪魁祸首,因此监测VOCs的成因并采取手段冶理很有必要,目前许多发达国家都颁布了相应的法令限制VOCs排放,在监测项目中增加了VOCs。美国的光化学自动监测系统中有56种VOCs,欧洲也有30多种VOCs被列入。我国《大气污染物综合排放标准》严格规定了33种大气污染物的排放阈值,对苯、甲苯、二甲苯、酚类、苯胺类、硝基苯类物质的排放上限做出明确规定。这些气体就是国内现有VOCs在线监测系统主要监测的方向。而在VOCs在线监测系统的具体运用上,针对制造业排放气体不同,其监测项目也不尽相同。固定污染源VOCs主要来源于喷涂行业、橡胶皮革行业、石油化工厂、印刷行业、污水/垃圾处理厂、加油站泄露、生物质、燃煤、半导体工业、冶金工业等,主要检测指标为苯系物,非甲烷总烃以及部分挥发性有机溶剂。
VOCs在线监测系统对固定点源、厂界、园区实时在线连续监测甲烷/非甲烷总烃、苯系物、特征因子、颗粒物浓度、烟气温度、压力、流速相关参数,并统计排放率、排放总量等,实时反映污染源排污情况以及污染处理设施运行情况。从而对测量到的数据进行有效管理。
基于易控天地软件平台实现的VOCs在线监测系统应用在各行各业中,如喷涂行业、橡胶皮革行业、石油化工厂、印刷行业、污水/垃圾处理厂等。实现污染物浓度的实时监测,污染物质量浓度以及体积浓度的数据查询,以及污染物浓度的日报、月报、年报查询。污染物浓度告警记录,相关数据的实时上传等功能。
2. 系统功能
2.1监测原理

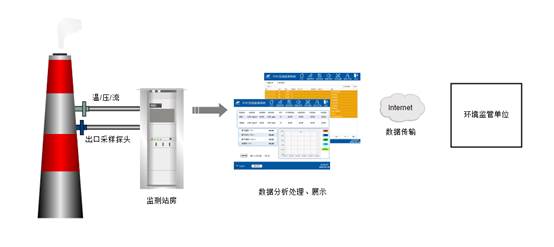

气体预处理检测系统通过电化学以及光学传感器等对污染源进行检测,当污染源气体经常抽气采样预处理系统后,传送到传感器通气口,传感器会与其他发生反应,产生微量电信号传送到设备上面,经过算法处理后换算成气体浓度值,通过易控天地平台软件进行数据分析处理、存储、查询等,最后进行数据上传环保平台。整个系统分为:取样单元、预处理单元、数据分析处理单元、传输单元。

2.2 数据采集系统
易控天地支持多种I/O通信功能,可通过企业局域网或无线方式通信链接生产线设备,还可通过访问数据库表或数据文件的方式与设备进行数据交互,实现车间设备数子化,并提供OPC、Modbus主站、Webservice等数据服务,为企业内部提供统一、开放的数据接口,从而为企业实现信息化平台提供基础条件。

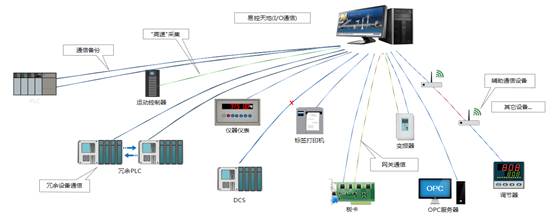

易控天地I/O通信采用了图形化的配置方式,配置完成后,系统结构一目了然,如下图所示。 VOCs在线监测系统中,预处理单元采用的是可编程逻辑控制器PLC控制,污染源气体浓度是经过专用气体分析仪器,与易控天地进行数据通信。

2.3 画面监控
2.3.1 实时数据显示
易控天地的人机界面可24小时实时监测VOC数据,有效的实现VOCs污染事件的可防可控。并提供丰富的数据输入式和各种操作,方面操作员在HMI或PC机上操控设备的运行参数;

2.3.2数据报表查询
易控天地软件提供的报表完全兼容Excel格式,提供了非常强大的数据分析和统计功能,并能生成标准的excel、PDF、Html格式文件。根据自动采集的数据,按照固定格式的报表模板,生成污染源监测因子的报表数据。系统也可以按任意时间段进行数据的统计,并对统计项目进行图表分析和显示。
基于易控天地的VOCs在线监测系统报表,提供分钟数据、小时数据的查询,并且可以查询质量浓度和体积浓度进行查询 。

提供污染源数据的日、月、年报表查询功能。



2.3.3 报警及操作事件
易控天地还提供自定义的报警和事件功能,可以将现场重要的报警和事件、报警和事件发生时产生的特殊消息等,以声音、手机短信、电子邮件、微信等多种通知方式给管理人员,及时了解掌握系统的运行情况。通过对VOCs的实时在线监测,与设置的污染源监测因子高浓度报警限值做对比,实时产生浓度超标报警信息。

2.3.4 系统设置
对系统参数进行设置:包括监测点的信息,烟道参数设置、污染源监测因子报警浓度限值设置,可以实现不同环境下的在线监测要求。
对PLC控制程序相关参数设置:对系统进行手自动及维护状态进行切换、设置气体预处理系统的相关参数等。



2.4 数据上传
改善环境质量的问题越来越受到人们重视,国家对环保要求也越来越严。环保局对于污染排放这块抓的很严,监察人员有限,监察力度要求又非常大,人工排查耗时耗力,难免有疏漏,精确度不够,无法避免中小企业应付检查时管控排放,平时依然偷偷超标,环保监管需24小时分时段生成报表,随时随地管控,在这种情况下,业主对污染源处理的结果实时跟踪就非常重要了。基于易控天地的VOCs在线监测系统集成了标准的环保总局通信协议HJT212协议。轻松实现污染源监测数据的上传功能,包括污染物实时数据、分钟平均、小时平均、日平均等数据。


3 结束语
基于易控天地软件的VOCs在线监测系统,实现24小时实时监测VOC数据,有效实现VOCs污染事件的可防可控。通过对实时数据进行存储,提供了丰富多样的数据分析查询以及数据导出手段。对于设定超标限值的参数及时响应,产生报警信息、通过声音、手机短信、微信等方式及时告知用户。将数据及时上传环境监管单位。目前基于易控天地软件平台实现的VOCs在线监测系统应用在各行各业中,运行稳定。
