◆项目简介
     焦化厂在生产过程中会产生大量灰尘及有害气体，必须通过除尘系统将它们净化，从而减少它们对环境的污染。此系统实现的是对山西某焦化厂地面除尘项设备进行监控。该项目下位设备采用可编程控制器（SIEMENS S7），IO采用SIEMENS模块，通讯模块采用SIEMENS以太网模块。上位机采用工控机+易控(INSPEC)组态软件，通过以太网与S7-300PLC通讯。
     该系统分为装煤和出焦除尘系统。装煤除尘系统是在装煤过程中启动其除尘设备，出焦除尘系统在出焦过程中启动其除尘设备。
    ◆软件应用

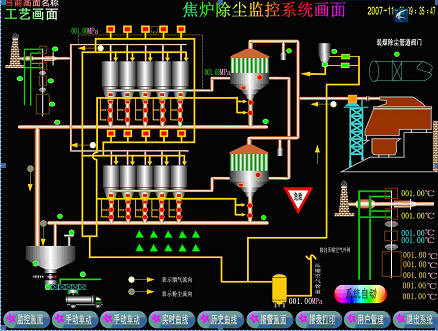

     实时监控现场压力，流量，以及各设备的运行状态。系统分自动和手动两种模式。
     实现系统中压力、流量、温度等数据的记录及分析。
     系统具备完善的报警管理功能，对于来自各用户站的各类参数的报警信号都有醒目标记，提醒操作人员。
     对压力、流量、温度等关键参数提供历史曲线和实时曲线直观显示。
     提供完善的报表功能，用户可自己规划报表格式，可实现对数据求最大，最小，求和等统计功能。
     方便的管理各级用户，随时修改用户。



    ◆总结
     以“易控(INSPEC)”作为焦化厂地面除尘设备的上位监控系统达到了监视直观、操作容易、维护简单，系统扩展方便、性价比最优的目的，同时关键数据能进行详细记录和直观显示，更有利于进行系统分析。
